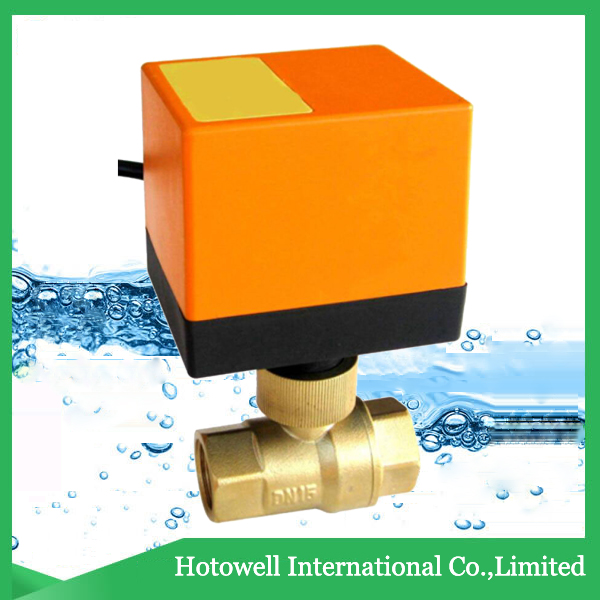

Válvula de bola motorizada de control eléctrico automatizada de 2 vías DN20 para el sistema FCU
Las válvulas de bola motorizadas de la serie HTW-EG200 se utilizan para controlar el encendido / apagado del tubo del sistema de aire acondicionado de agua fría / caliente para controlar la temperatura ambiente. La válvula es accionada por un motor síncrono. El motor se conecta con los termostatos de la habitación por el terminal de común, abrir y cerrar. Al muestrear y tratar los datos del sitio, los termostatos envían una señal de control para abrir / cerrar el motor de la válvula de bola. Luego, el agua caliente / fría entra en la unidad de la bobina del ventilador para suministrar calor o aire frío. Cuando la temperatura de la habitación alcanza el punto de referencia, el termostato enviará una señal para cortar la válvula de bola y lograr el mejor estado. Entonces la temperatura ambiente se mantendrá en el rango cómodo.
>> Resumen
Las válvulas de bola motorizadas de la serie HTW-EG200 se utilizan para controlar el encendido / apagado del tubo del sistema de aire acondicionado de agua fría / caliente para controlar la temperatura ambiente. La válvula es accionada por un motor síncrono. El motor se conecta con los termostatos de la habitación por el terminal de común, abrir y cerrar. Al muestrear y tratar los datos del sitio, los termostatos envían una señal de control para abrir / cerrar el motor de la válvula de bola. Luego, el agua caliente / fría entra en la unidad de la bobina del ventilador para suministrar calor o aire frío. Cuando la temperatura de la habitación alcanza el punto de referencia, el termostato enviará una señal para cortar la válvula de bola y lograr el mejor estado. Entonces la temperatura ambiente se mantendrá en el rango cómodo.
Tamaño de rosca de la válvula: G1 / 2, G3 / 4, G1, G1.1 / 4
Conexión del hilo. El cuerpo de la válvula podría instalarse primero. Cableado simple. El actuador podría instalarse cerca de la pared.
>> Parámetros técnicos
• Voltaje de conducción: 220 VCA (12 V, 24 V, 110 V CA opcional)
• Consumo de energía: 5VA (solo durante el curso de apertura y cierre)
• Presión del cuerpo de la válvula: 1.6MPa
• Presión de tolerancia: ≤0.6MPa
• Medio aplicable: agua fría, agua caliente y vapor a baja presión (≤0.4MPa)
• Tiempo de apertura y cierre: dos vías 30, tres vías 57.
• Temperatura del medio aplicable: 1 ℃ -130 ℃
• Temperatura ambiente aplicable: 0 ℃ -65 ℃
• Forma de conexión: rosca de tubería interna ZG (se puede personalizar)
>> Diagrama de cableado
>> Tabla de comparación de modelos
Model | Valve | Valve Size | Flux Value(KV) | Zize | Closing Pressure (MPa) | Work Medium | Media Temp. | Ambient Temp. | Pressure (MPa) | Power Supply |
HTW-EG-215 | 2-way | DN15 | 3.6(4.6) | G1/2 | 1.0 | Chilling water/ hot water |
|
|
|
£24V £110V £220V 50/60HZ |
HTW-EG-315 | 3-way | DN15 | 3.6(4.6) | G1/2 | 1.0 | |||||
HTW-EG-220 | 2-way | DN20 | 6.6（7.4） | G3/4 | 0.8 | |||||
HTW-EG-320 | 3-way | DN20 | 6.6（7.4） | G3/4 | 0.8 | |||||
HTW-EG-225 | 2-way | DN25 | 12.2(13.5) | G1 | 0.7 | |||||
HTW-EG-325 | 3-way | DN25 | 12.2(13.5) | G1 | 0.7 | |||||
HTW-EG-232 | 2-way | DN32 | 14.6(16.3) | G1.1/4 | 0.6 | |||||
HTW-EG-332 | 3-way | DN32 | 14.6(16.3) | G1.1/4 | 0.6 |

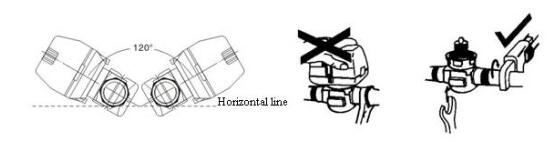

>>Installation
