Identificación del producto : HTW-TAV-01
Etiquetas del producto :
Atributos del producto :

Los actuadores térmicos de la serie HTW-TAV01 están firmados para controlar válvulas de control en sistemas de automatización HVAC. El actuador térmico puede controlarse mediante una señal de control de encendido / apagado de 230Vac / 24 Vac o una señal PWM.

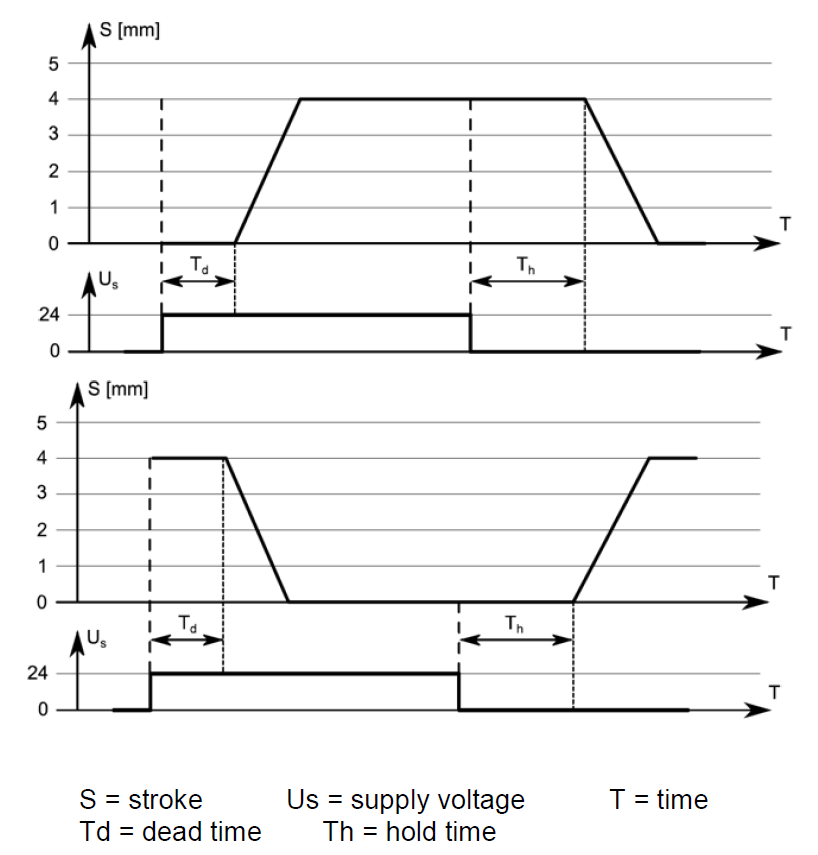

Las siguientes figuras ilustran los principios de funcionamiento de los actuadores térmicos.


Descripción del producto

Datasheet-Thermal Actuator-HTW-TAV-01 Series.pdf

 >> Resumen

Los actuadores térmicos de la serie HTW-TAV01 están firmados para controlar válvulas de control en sistemas de automatización HVAC. El actuador térmico puede controlarse mediante una señal de control de encendido / apagado de 230Vac / 24 Vac o una señal PWM.

Las siguientes figuras ilustran los principios de funcionamiento de los actuadores térmicos.


 >> Especificación

Suministro                                                   230V / 24V, 50 / 60Hz

Consumo de energía                                   2 W

Corriente de funcionamiento                       50 mA

Corriente de arranque                                 <300 mA (máx. 2 min.)

Fuerza                                                          95… 105 N

Trazo                                                            ≥4.5 ~ 5.0mm

Tiempo de marcha                                       aprox. 180s (cerrar / abrir)

Montaje                                                        mediante un anillo adaptador (incluido)

Temperatura del fluido                                 0… 100 ° C.

Temperatura ambiente                                 0… 60 ° C.

Carcasa                                                       IP54, poliamida

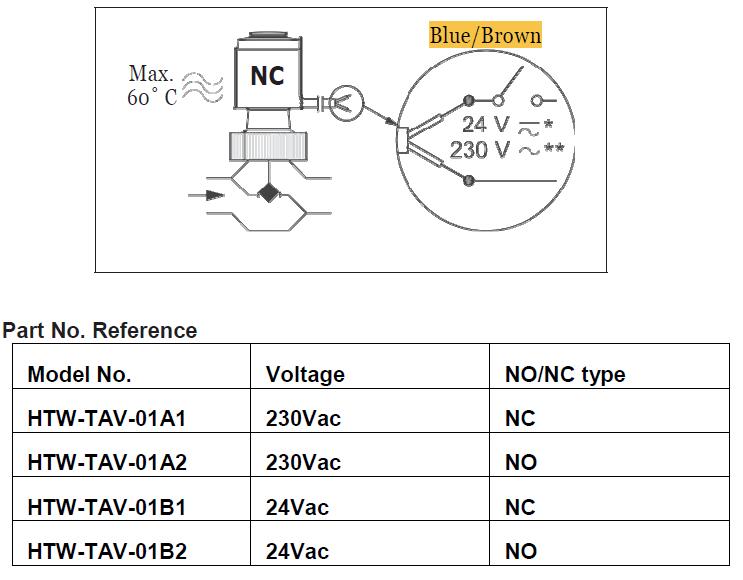

>>Diagrama de cableado


>> Operación

El actuador HTW-TAV01 funciona según el principio de expansión térmica:

• mueve el vástago del actuador en una dirección en caso de calentamiento del actuador y

• mueve el vástago del actuador en otra dirección en caso de que no se caliente el actuador

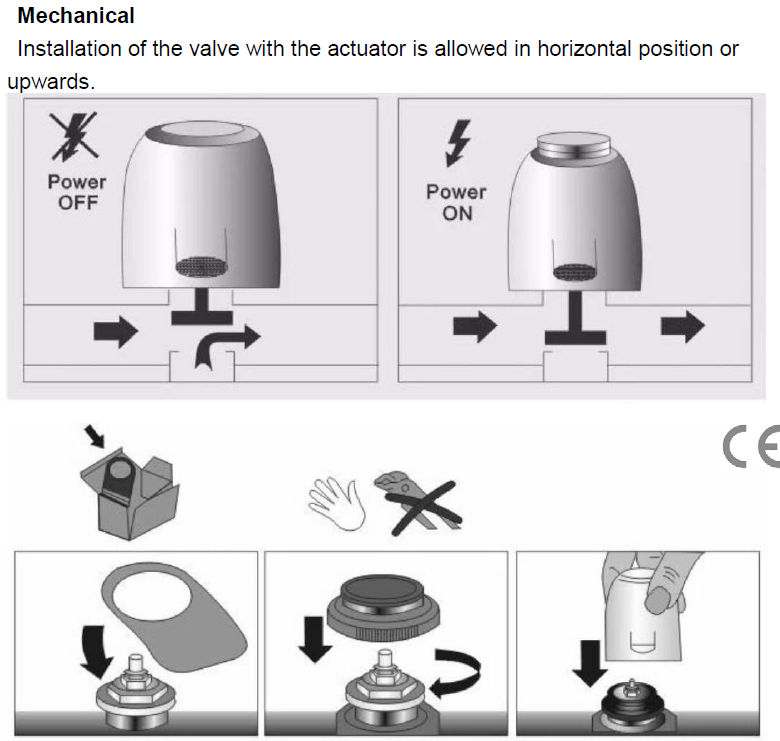

>> Instalación

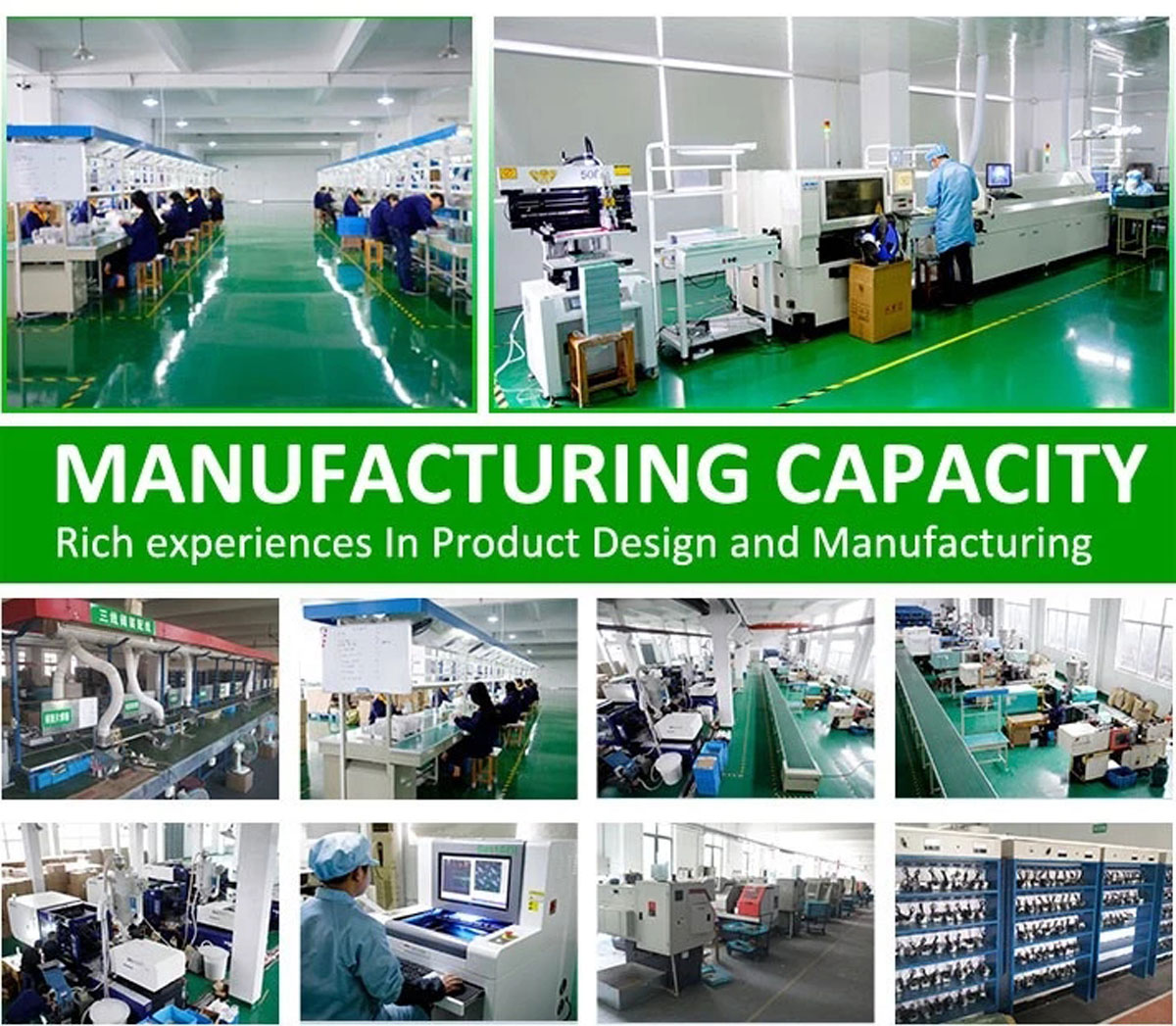

Hotowell company.jpg1.jpg
