Termostato digital Modbus con pantalla táctil para control del sistema HVAC
--1 interruptor de tarjeta de llave digital
--1 contacto de ventana digital
--1 sensor de temperatura ambiente analógico NTC (interno)
--3 relés, velocidad de la bobina del ventilador (I, II, III)
--1 Relé, válvula de agua enfriada
--1 relé auxiliar
--1 relé auxiliar para lámpara
--1 EC Ventilador DC 0-10V
--1 válvula moduladora DC 0 / 2-10V
>> General
HTW-EW002 es una aplicación de controlador de clima ambiental sin ruido para instalación de agua con fan coils / ventilador EC
/ Válvula moduladora. Está diseñado como un dispositivo de comunicación RTU Modbus para operar la unidad fan coil / ventilador EC / válvula moduladora de una zona e incluye un conjunto de funciones para control de iluminación, ocupación de zona y ventana.
control de clima basado en la posición. Se proporciona así un alto nivel de confort y una climatización adecuada para garantizar el máximo ahorro energético.

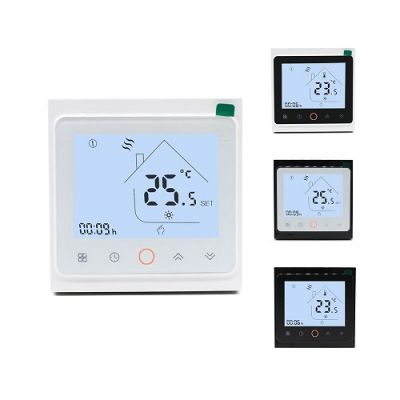

El dispositivo es una unidad compacta que incluye una gran pantalla táctil de color negro negativo / pantalla LCD de color blanco opcional, un sensor de temperatura integrado, teclados de pantalla táctil real en la parte de la pantalla y entradas y salidas integradas en un módulo de relé remoto dividido para control de la habitación.
Esta aplicación de termostato dividido incluye dos partes: Parte de pantalla y Parte del módulo de relé.
Estas dos partes se comunican a través de 3 cables con conexiones de tecnología de transmisión de portadora, comunicación sin pérdidas de hasta 50 m:
-GND
-12V
-DATOS
Proporciona una aplicación totalmente libre de ruido debido a su módulo de relé de montaje remoto.
>> Features
| * AC controlling solutions | * Configurable para sistemas de 2 tubos / 4 tubos |
| * Black-Negative/White-LCD screen Optional | * Unidades de temperatura seleccionables (ºC / ºF) |
| * Teclas táctiles: + T / -T / Configuración / Velocidad del ventilador / Modelo / Encendido-apagado | * Puntos de ajuste de temperatura máxima / mínima / económica configurables |
| * Cubierta protectora de pantalla de vidrio templado completamente plana | * Frecuencia antihumedad configurable: 10 / 30,5 / 30,5 / 60 |
| * Contacto de interruptor de tarjeta de llave / tarjeta de ventana | * Inicio automático del dispositivo después de una pérdida de energía |
| * ON / OFF 3 velocidades / 1 velocidad configurable | * Salidas de válvula configurables NO / NC |
| * Control de ventilador EC con arranque / máx. voltaje configurable | * Cambio retrasado a Economía cuando se retira la tarjeta |
| * Salida de válvula moduladora 0-10V / 2-10V configurable | * Conmutación de banda muerta diferencial configurable |
| * Sensor dual interno / externo / de entrada y EX | * Tasa de baudios: 4800/9600/14400/19200 configurable |
| * Aplicación sin ruido con zumbador de operación del teclado | * Bloqueo de teclados completo / medio |
| * 3 hilos entre la parte del relé de la pantalla hasta 50 m sin pérdida de datos | * Compatible con válvula de 2 hilos / SPST / SPDT (2 tubos) |
| * 1/3/5 min de tiempo de conmutación de velocidad automática configurable | * Tipos de tarjeta de acceso NO y NC configurables |
| * Calibración de la pantalla de temperatura | * Aux. iluminación Tipo de activación: Pulsador / Interruptor configurable |
>> Device Inputs and outputs
Entradas:
1 interruptor de tarjeta digital
1 contacto de ventana digital
1 sensor de temperatura ambiente analógico (interno)
Salidas:
3 relés, velocidad de la bobina del ventilador (I, II, III)
1 relé, válvula de agua helada
1 relé auxiliar (válvula de agua caliente en sistemas de 4 tubos / iluminación en 2 tubos sistemas)
1 relé auxiliar para lámpara
1 EC Ventilador DC 0-10V
1 válvula moduladora DC 0 / 2-10V
>> Wiring Diagram
>> Application
>> Company Profile
>> FAQs
|
Q1: ¿Suministran OEM u ODM? |
|
A: Sí, tenemos sólidas fuentes de I + D y capacidad de producción, y ya ayudamos a muchas empresas internacionales a casos de OEM / ODM con comentarios muy positivos. |
|
Q2:¿Qué pagos son aceptables? |
|
A: Aceptamos T / T, Paypal, Western Union. |
|
