¿CÓMO CABLEAR EL TERMOSTATO DIGITAL HONEYWELL T6861?

17.09.2019
¿CÓMO CABLEAR EL TERMOSTATO DIGITAL HONEYWELL T6861?

Como el modelo de termostato más clásico entre la gama de productos Honeywell: la serie de termostatos Halo T6861 y la serie de termostatos de modulación T6865 todavía tienen una buena demanda en el mercado.

T6861 (6).jpg

Si es un ingeniero eléctrico o un instalador de HVAC, puede comprender fácilmente cómo cablear el termostato después de leer el manual técnico. Sin embargo, si es un recién llegado a HVAC, aún puede estar confundido, incluso si ha leído el manual cuidadosamente, por lo tanto, necesita un proveedor profesional de termostatos como Hotowell, que no solo le proporcione buenos termostatos, sino que también pueda guiarlo sobre cómo exprimirlos termostato digital.

Cuando ya obtuvo el termostato T6861 de Hotowell y no sabe cómo conectar el termostato.

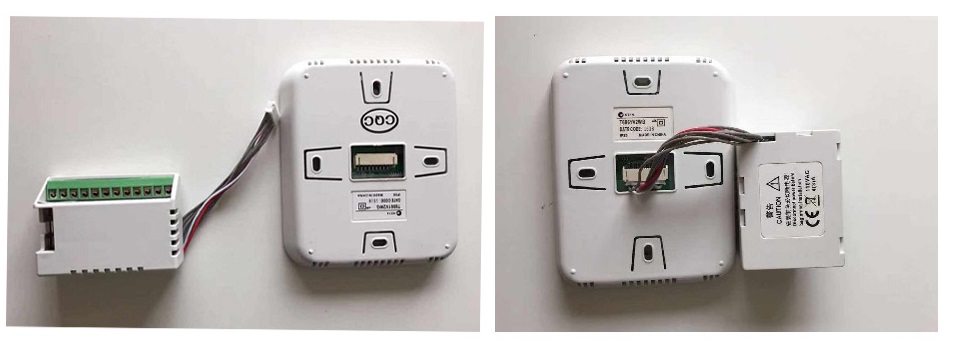

  1. Abra la caja del termostato, encontrará que el termostato T6861 viene con 2 partes, la parte de la pantalla y el relé con 12 terminales.

    Honeywell Thermostat-1.jpg

  2.  Cableado de los terminales con los cables correspondientes.

    Habrá 4 aplicaciones que el termostato T6861 podría igualar:

    Aplicación 1: solo 2 tubos de calor

    Honeywell Thermostat-2.jpg

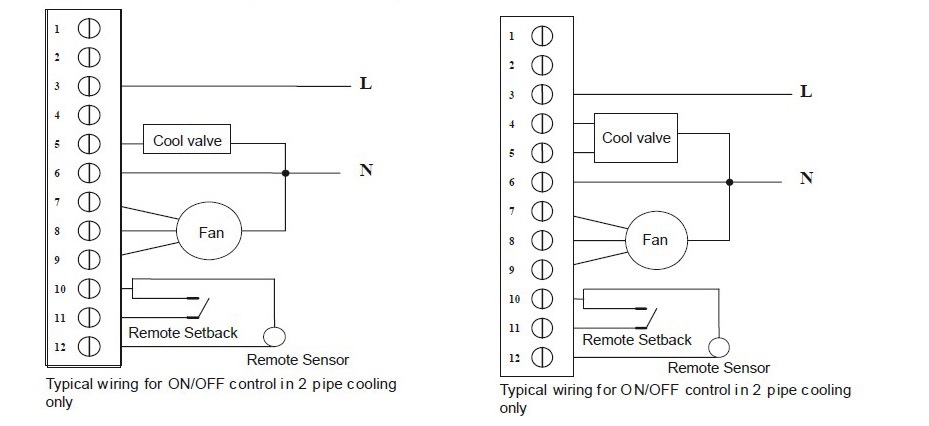

    Aplicación 2: 2 tubos Cool solo

    Honeywell Thermostat-3.jpg

     Aplicación 3: 2 tubos 1 etapa Calor o 1 etapa Frío

    Honeywell Thermostat-4.jpg

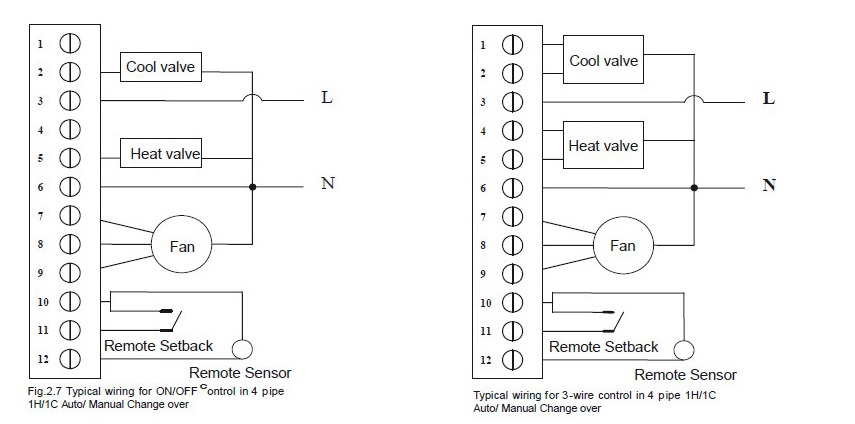

    Aplicación 4: 4 tubos 1 etapa Calor y 1 etapa Frío

    Honeywell Thermostat-5.jpg

  3. Después de cablear los terminales con cables relativos, ahora puede enchufar la parte del relé a la parte de la pantalla del termostato como se muestra a continuación:

    Honeywell Thermostat-6.jpg

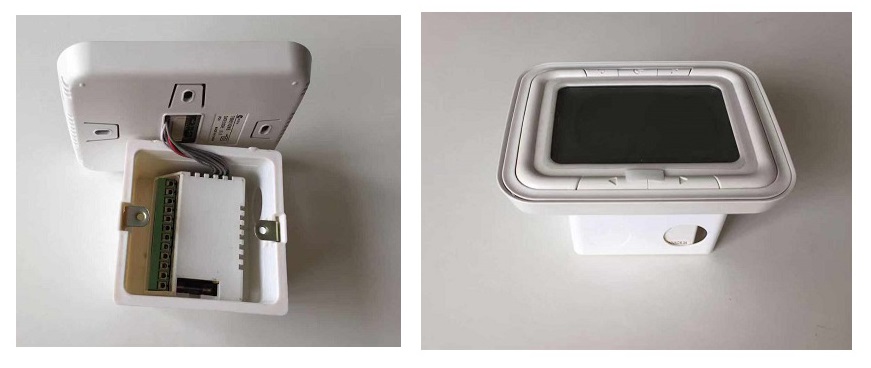

  4.  Coloque la parte del relé en la caja eléctrica e instale el termostato en la caja eléctrica.

    T6861 Thermostat-8.jpg

    Ahora ya instaló el termostato con éxito en la caja eléctrica, si aún tiene preguntas sobre la instalación, no dude en preguntarme los detalles por correo electrónico: bravo@hotowell.com, o contácteme en línea por WhatsApp o Wechat como se muestra a continuación:
